91免费观看在线网址,91免费官网,91免费国产,91免费国产高,91免费国产高清观看,91免费国产高清在线

聯(lián)系人：
柳經(jīng)理
電話1：17709626999
電話2：17756515166
QQ：854855529
郵箱：854855529@qq.com

地址：安徽省蕪湖市無為縣石澗高新技術新材料產(chǎn)業(yè)園

馬鞍山氧化鈣

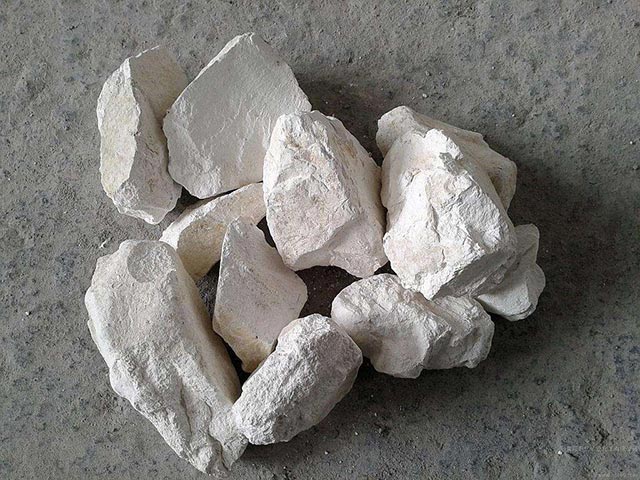

氧化鈣


　　氧化鈣性質：

　　物理性質

　　白色或帶灰色塊狀或顆粒

。溶于酸類
、甘油和蔗糖溶液，幾乎不溶于乙醇
。相對密度3.32～3.35
。熔點2572℃
。沸點2850℃
。折光率1.838。

　　化學性質

　　氧化鈣為堿性氧化物

，對濕敏感。易從空氣中吸收二氧化碳及水分
。與水反應生成氫氧化鈣(Ca(OH)2)并產(chǎn)生大量熱
，有腐蝕性。

　　CaO+H2O==Ca(OH)2

　　穩(wěn)定性

　　穩(wěn)定

　　危險標記

　　20(堿性腐蝕品)

　　氧化鈣用途：

　　1

、可作填充劑
，例如：用作環(huán)氧膠黏劑的填充劑;

　　2、用作分析試劑

，氣體分析時用作二氧化碳吸收劑
，光譜分析試劑，高純試劑用于半導體生產(chǎn)中的外延
、擴散工序
，實驗室氨氣的干燥及醇類脫l水等。

　　3

、用作原料
，可制造電石、純堿
、漂白粉等
，也用于制革、廢水凈化
，氫氧化鈣及各種鈣化合物;

　　4

、可用作建筑材料、冶金助熔劑
，水泥速凝劑
，熒光粉的助熔劑;

　　5、用作植物油脫色劑

，藥物載體
，土壤改良劑和鈣肥;

　　6、還可用于耐火材料、干燥劑;

　　7

、可配制農(nóng)機1
、2號膠和水下環(huán)氧膠黏劑，還用作與2402樹脂預反應的反應劑;

　　8

、用于酸性廢水處理及污泥調質;

　　9

、還可用作鍋爐停用保護劑，利用石灰的吸濕能力
，使鍋爐水汽系統(tǒng)的金屬表面保持干燥，防止腐蝕
，適用于低壓
、中壓、小容量汽包鍋爐的長期停用保護;

　　10

、可以和水反應制備氫氧化鈣
，反應方程式：CaO+H?O=Ca(OH)?，屬于化合反應
。

　　氧化鈣塊狀安全措施

　　防護措施

　　呼吸系統(tǒng)防護：可能接觸其粉塵時

，建議佩戴自吸過濾式防塵口罩。

　　眼睛防護：必要時

，戴化學安全防護眼鏡
。

　　防護服：穿防酸堿工作服。

　　手防護：戴橡皮手套

。

　　其它：工作場所禁止吸煙

、進食和飲水，飯前要洗手
。工作畢，淋浴更衣
。注意個人清潔衛(wèi)生
。

　　泄漏處理

　　泄漏：隔離泄漏污染區(qū)，限制出入

。建議應急處理人員戴自吸過濾式防塵口罩
，穿防酸堿工作服。不要直接接觸泄漏物
。

　　小量泄漏：避免揚塵

，用潔凈的鏟子收集于干燥、潔凈
、有蓋的容器中
。

　　大量泄漏：噴霧狀水控制粉塵，保護人員

。

　　滅火方法

　　燃燒性：不燃

　　滅火劑：干粉

、二氧化碳
、砂土。

　　緊急處理

　　吸入：迅速脫離現(xiàn)場至新鮮空氣處

。保持呼吸道通暢
。如呼吸困難，給輸氧
。如呼吸停止
，立即進行人工呼吸。就醫(yī)
。

　　誤食：誤服者用水漱口，給飲牛奶或蛋清

。就醫(yī)
。

　　皮膚接觸：立即脫去被污染衣著，先用植物油和礦物油清洗

，再用大量流動清水沖洗
。就醫(yī)。

　　眼睛接觸：立即提起眼瞼

，用大量流動清水或生理鹽水沖洗并就醫(yī)。

　　生石灰和熟石灰的區(qū)別之概念

　　石灰有熟石灰和生石灰之分

。熟石灰在一升水中溶解1.56克(20℃)
，它的飽和溶液稱為“石灰水”，呈堿性
，在空氣中吸收二氧化碳而成碳酸鈣沉淀。生石灰的主要成分是氧化鈣(CaO)
，白色固體耐火難溶
。將(CaO)含量高的石灰?guī)r在通風的石灰窯中鍛燒至900℃以上即得。是有吸水性
，可用作干燥劑
，民間常用以防止雜物回潮。與水反應(同時放出大量的熱)
，或吸收潮濕空氣中的水分
，即成熟石灰[氫氧化鈣Ca(OH)2，又稱“消石灰”
。

　　氧化鈣和氫氧化鈣的區(qū)別和轉化過程

　　生石灰(CaO)與水反應生成氫氧化鈣的過程

，稱為石灰的熟化或消化。反應生成的產(chǎn)物氫氧化鈣稱為熟石灰或消石灰。

　　石灰熟化時放出大量的熱

，體積增大1—2.0倍
。煅燒良好
、氧化鈣含量高的石灰熟化較快
，放熱量和體積增大也較多。工地上熟化石灰常用兩種方法：消石灰漿法和消石灰粉法
。

　　生石灰熟化后形成的石灰漿中

，石灰粒子形成氫氧化鈣膠體結構，顆粒細(粒徑約為1μm)
，比表面積很大(達10～30 m2/g)
，其表面吸附一層較厚的水膜，可吸附大量的水
，因而有較強保持水分的能力
，即保水性好。將它摻入水泥砂漿中
，配成混合砂漿，可顯著提高砂漿的和易性
。

　　石灰依靠干燥結晶以及碳化作用而硬化

，由于空氣中的二氧化碳含量低，且碳化后形成的碳酸鈣硬殼阻止二氧化碳向內(nèi)部滲透
，也妨礙水分向外蒸發(fā)
，因而硬化緩慢，硬化后的強度也不高
，1：3的石灰砂漿28 d的抗壓強度只有0.2～0.5 MPa
。

　　在處于潮濕環(huán)境時，石灰中的水分不蒸發(fā)

，二氧化碳也無法滲入
，硬化將停止;加上氫氧化鈣微溶于水，已硬化的石灰遇水還會溶解潰散
。因此，石灰不宜在長期潮濕和受水浸泡的環(huán)境中使用
。

　　石灰在硬化過程中

，要蒸發(fā)掉大量的水分，引起體積顯著收縮
，易出現(xiàn)干縮裂縫
。所以，石灰不宜單獨使用，一般要摻入砂
、紙筋
、麻刀等材料
，以減少收縮，增加抗拉強度
，并能節(jié)約石灰
。

　　石灰具有較強的堿性

，在常溫下
，能與玻璃態(tài)的活性氧化硅或活性氧化鋁反應，生成有水硬性的產(chǎn)物
，產(chǎn)生膠結
。因此
，石灰還是建筑材料工業(yè)中重要的原材料
。

　　生石灰和熟石灰雖然二者之間只有一字之差，但是從化學成份

，物理特性上二者差別還是很大的
。通過生石灰和熟石灰的轉化和硬化過程中便可以看得出來，希望上面的內(nèi)容大家看后
，對生石灰和熟石灰有一定的認識和了解
。


上一個 : 馬鞍山氧化鈣塊狀    下一個 :
